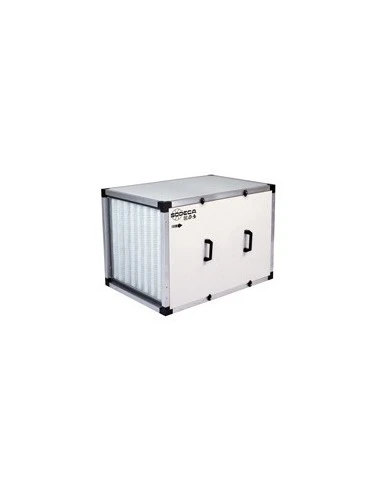

Unidad De Ventilación Sodeca CJBX/ALF 7/7-0.75

Unidad de Ventilación Sodeca CJBX/ALF 7/7-0.75, a transmisión con chapa prelacada, filtro incorporado y perfilería de aluminio. Ventiladores de doble aspiración serie CBX, Tamaño de turbina 7/7, Potencia de motor 0.55 kW, caudal máximo 1200 m3/h





Las unidades de Ventilación con filtro mantienen el aire limpio de partículas garantizando la calidad del mismo.  Unidades de ventilación a transmisión con chapa prelacada, filtro incorporado y perfilería de aluminio.



Turbina

Turbina de alta calidad y gran robustez, equilibrada dinámicamente según ISO 21940-11



Filtros

Los filtros retienen partículas que afectan a la calidad de aire y deben reemplazarse tras un periodo de uso. La pérdida de carga de los filtros aumenta progresivamente.

En algunos equipos se dispone de elementos de control de pérdida de carga, con el fin de optimizar el reemplazo de los filtros.

• Tomas de presión: Pequeñas tomas de aire que permiten detectar la pérdida de carga de las etapas filtrantes.
• Manómetro diferencial: Detección visual de la pérdida de carga por etapa filtrante.
• Presostato: Interruptor de presión que con muta un circuito eléctrico según la lectura de la pérdida de carga de los filtros.


Cada etapa de filtración dispone de uno o más filtros de la misma eficacia, según las necesidades de cada aplicación. Los equipos según su configuración pueden incorporar:

• Etapa con prefiltros que garantizan el buen funcionamiento del equipo, según exigencias de la instalación, las eficiencias podrán ser: G4, F6, F7.
• Etapas con filtros finales que aseguran la calidad del aire de aportación al local, las eficacias suelen ser tipo: F6, F7, F8, F9, CA (De gases de carbón activo) o incluso HEPA, según la categoría de IDA/ODA.



Dimensiones de la Unidad de ventilación Sodeca





Características

• Unidades de ventilación equipadas con ventiladores de doble aspiración de la serie CBX, CBXC y CBXR.
• CJBX/F: Estructura en chapa de acero galvanizado, con aislamiento térmico y acústico.
• CJBX/ALF: Estructura en perfilería de aluminio con aislamiento térmico y acústico.
• Turbina con álabes hacia delante, en chapa de acero galvanizado.
• Prensaestopas para entrada de cable
• Motores de eficiencia IE3 para potencias iguales o superiores a 0,75kW, excepto monofásicos, 2 velocidades y 8 polos.
• Motores clase F, con rodamientos a bolas, protección IP55. Trifásicos 230/400V-50Hz (hasta 4kW) y 400/690V-50Hz (potencias superiores a 4kW).
• Temperatura máxima del aire a transportar: -20ºC + 60ºC.
• Acabado: CJBX/ALF: Anticorrosivo en chapa de acero prelacada y perfilería de aluminio.
• Anticorrosivo en chapa de acero galvanizado.
• Bajo demanda: Con impulsión circular.




Módulos Opcionales







Incluye

• Unidad de Ventilación Sodeca CJBX/ALF 7/7-0.75
