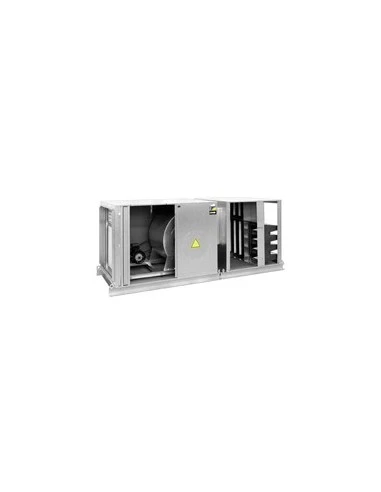

Unidad De Filtración Sodeca UFX-12/12-0.5 G4+F6

Unidad de Filtración Sodeca UFX-12/12-0.5 G4+F6, aisladas acústicamente equipadas con ventiladores de doble oído y diferentes etapas de filtración. Tamaño de caja 12/12, Potencia de motor 0.5, Filtros G4+F6

Las unidades de filtración limpian el aire de partículas garantizando la calidad del mismo.

Unidades de filtración aisladas acústicamente, equipadas con ventiladores de doble oído y diferentes etapas de filtración



Características

• Estructura en chapa de acero galvanizado Anticorrosivo,  aislada acústicamente.
• Accionamiento a transmisión.
• Filtros F6 + F8, F7 + F9 y G4 + F6 según modelo seleccionado.
• Posibilidad de prefiltro, más dos etapas de filtración.
• Tapas de inspección y limpieza de fácil acceso.
• Tomas de presión para control de filtros.
• Turbina con álabes hacia delante en chapa de acero galvanizado.
• Prensaestopas para entrada de cable.
• Bancada soporte incorporada.
• Motores clase F, con rodamientos a bolas, protección IP55. Trifásicos 230/400V.-50Hz (hasta 4kW) y 400/690V.-50Hz (potencias superiores a 4kW).
• Temperatura del aire a transportar: -20ºC +60ºC.
• Motores de eficiencia IE3 para potencias iguales o superiores a 0,75kW, excepto monofásicos, 2 velocidades y 8 polos.



Componentes de las unidades de filtración:

• Ventilador centrífugo en una estructura de caja cerrada.
• Etapas de prefiltración y filtración.
• Elementos de control del estado de los filtros: Manómetros y presostatos.
• Elementos de control del caudal constante.



Filtros

Los filtros retienen partículas que afectan a la calidad de aire y deben reemplazarse tras un periodo de uso. La pérdida de carga de los filtros aumenta progresivamente.

En algunos equipos se dispone de elementos de control de pérdida de carga, con el fin de optimizar el reemplazo de los filtros.

• Tomas de presión: Pequeñas tomas de aire que permiten detectar la pérdida de carga de las etapas filtrantes.
• Manómetro diferencial: Detección visual de la pérdida de carga por etapa filtrante.
• Presostato: Interruptor de presión que con muta un circuito eléctrico según la lectura de la pérdida de carga de los filtros.


Cada etapa de filtración dispone de uno o más filtros de la misma eficacia, según las necesidades de cada aplicación. Los equipos según su configuración pueden incorporar:

• Etapa con prefiltros que garantizan el buen funcionamiento del equipo, según exigencias de la instalación, las eficiencias podrán ser: G4, F6, F7.
• Etapas con filtros finales que aseguran la calidad del aire de aportación al local, las eficacias suelen ser tipo: F6, F7, F8, F9, CA (De gases de carbón activo) o incluso HEPA, según la categoría de IDA/ODA.



Dimensiones de la Unidad de Filtración Sodeca



Pérdidas de carga





 Ficha técnica







Accesorios Opcionales







---
