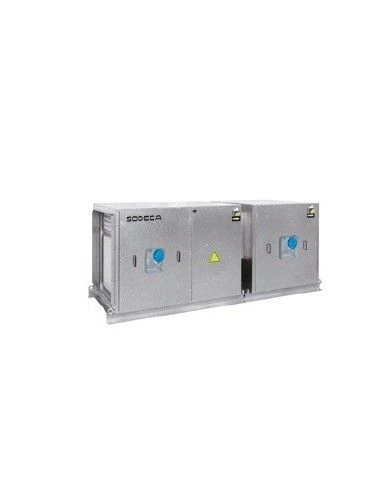

Unidad De Filtración Sodeca UFRX-315-0.5 G4+F6

 Unidad de Filtración Sodeca UFRX-315-0.5 G4+F6, aislada acústicamente, con ventiladores de doble oído, turbina a reacción de gran robustez y diferentes etapas de filtración según modelo. Tamaño de caja 1315, Potencia de motor 3.0, Filtros G4+F6

Las unidades de filtración limpian el aire de partículas garantizando la calidad del mismo.

Unidades de filtración aisladas acústicamente, equipadas con ventiladores de doble oído y turbina a reacción de gran robustez y diferentes etapas de filtración según modelo.



Componentes de las unidades de filtración:

• Ventilador centrífugo en una estructura de caja cerrada.
• Etapas de prefiltración y filtración.
• Elementos de control del estado de los filtros: Manómetros y presostatos.
• Elementos de control del caudal constante.



Características

• Accionamiento a transmisión.
• Bancada soporte incorporada.
• Filtros F6 + F8, F7 + F9 y G4 + F6.
• Posibilidad de prefiltro, más tres etapas de filtración.
• Tapas de inspección y limpieza de fácil acceso.
• Tomas de presión y presostatos para control de filtros.
• Estructura en chapa de acero galvanizado, con aislamiento
• acústico.
• Turbina con álabes a reacción en chapa de acero.
• Motores clase F, con rodamientos a bolas, protección IP55.
• Motores de eficiencia IE3 para potencias iguales o superiores a 0,75kW, excepto monofásicos, 2 velocidades y 8 polos.
• Trifásicos 230/400V.-50Hz (hasta 4 kW) y 400/690V.-50Hz (potencias superiores a 4 kW.)
• Temperatura del aire a transportar: -20ºC +60ºC.
• Acabado  Anticorrosivo en chapa de acero prelacada.





Filtros

Los filtros retienen partículas que afectan a la calidad de aire y deben reemplazarse tras un periodo de uso. La pérdida de carga de los filtros aumenta progresivamente.

En algunos equipos se dispone de elementos de control de pérdida de carga, con el fin de optimizar el reemplazo de los filtros.

• Tomas de presión: Pequeñas tomas de aire que permiten detectar la pérdida de carga de las etapas filtrantes.
• Manómetro diferencial: Detección visual de la pérdida de carga por etapa filtrante.
• Presostato: Interruptor de presión que con muta un circuito eléctrico según la lectura de la pérdida de carga de los filtros.


Cada etapa de filtración dispone de uno o más filtros de la misma eficacia, según las necesidades de cada aplicación. Los equipos según su configuración pueden incorporar:

• Etapa con prefiltros que garantizan el buen funcionamiento del equipo, según exigencias de la instalación, las eficiencias podrán ser: G4, F6, F7.
• Etapas con filtros finales que aseguran la calidad del aire de aportación al local, las eficacias suelen ser tipo: F6, F7, F8, F9, CA (De gases de carbón activo) o incluso HEPA, según la categoría de IDA/ODA.



Dimensiones de la Unidad de Filtración Sodeca



Curvas características







 Ficha técnica







Accesorios Opcionales
