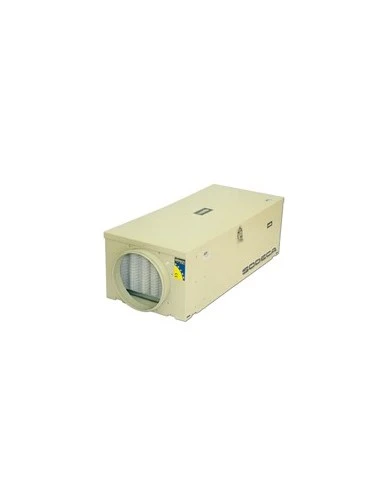

Unidad De Filtración Sodeca SV/FILTER-125 G4+F6

Unidad de Filtración Sodeca SV/FILTER-125 G4+F6, Extractores en línea para conductos con bajo nivel sonoro, velocidad 2220 r/min. Filtros G4+F6

Las unidades de filtración limpian el aire de partículas garantizando la calidad del mismo.

Extractores en línea para conductos, con bajo nivel sonoro y diferentes etapas de filtración.



Características

• Envolvente acústica recubierta de material fonoabsorbente, construida en chapa de acero galvanizado.
• Bridas normalizadas en aspiración e impulsión, para facilitar la instalación en conductos.
• Filtros G4 + F6, F6 + F8 y F7 + F9 según modelo.
• Tapa de inspección y limpieza de fácil acceso.
• Turbina con álabes a reacción, excepto modelos 125 y 150 con turbina multipala. Se suministra con 4 pies soporte, que facilita su montaje.
• Puertas de acceso para facilitar el mantenimiento y la limpieza.
• Motores de rotor exterior, con protector térmico incorporado, clase F, con rodamientos a bolas, protección IP-54.
• Monofásicos 230V. -50/60Hz. Regulables.
• Temperatura máxima del aire a transportar +50ºC.
• Acabado Anticorrosivo en resina de poliéster polimerizada a 190 ºC, previo desengrase con tratamiento nanotecnológico libre de fosfatos.



Componentes de las unidades de filtración:

• Ventilador centrífugo en una estructura de caja cerrada.
• Etapas de prefiltración y filtración.
• Elementos de control del estado de los filtros: Manómetros y presostatos.
• Elementos de control del caudal constante.

Filtros

Los filtros retienen partículas que afectan a la calidad de aire y deben reemplazarse tras un periodo de uso. La pérdida de carga de los filtros aumenta progresivamente.

En algunos equipos se dispone de elementos de control de pérdida de carga, con el fin de optimizar el reemplazo de los filtros.

• Tomas de presión: Pequeñas tomas de aire que permiten detectar la pérdida de carga de las etapas filtrantes.
• Manómetro diferencial: Detección visual de la pérdida de carga por etapa filtrante.
• Presostato: Interruptor de presión que con muta un circuito eléctrico según la lectura de la pérdida de carga de los filtros.



Cada etapa de filtración dispone de uno o más filtros de la misma eficacia, según las necesidades de cada aplicación. Los equipos según su configuración pueden incorporar:

• Etapa con prefiltros que garantizan el buen funcionamiento del equipo, según exigencias de la instalación, las eficiencias podrán ser: G4, F6, F7.
• Etapas con filtros finales que aseguran la calidad del aire de aportación al local, las eficacias suelen ser tipo: F6, F7, F8, F9, CA (De gases de carbón activo) o incluso HEPA, según la categoría de IDA/ODA.





Dimensiones de la Unidad de Filtración Sodeca



Curvas características



Ficha técnica





Accesorios opcionales
