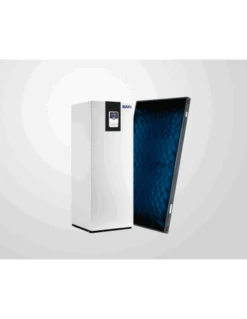

Placa Solar Drainback Baxi DB 150

Placa solar Drainback Baxi DB 150 compuesto por caldera y placa solar para grandes instalaciones de hasta 150 m2. Instalación vertical para la producción de ACS.

El sistema solar drainback Baxi DB es un sistema solar completo integrado por cuerpo caldera y placa solar, diseñado especialmente para grandes instalaciones de hasta 150 m2. Este sistema incluye todos los componentes necesarios para su instalación térmica, con la que se reduce el consumo energético mediante la producción de energía limbre libre de emisiones contaminantes. Estos sistemas son a prueba de errores de instalación, en vista de que, los componentes se suministran premontados y la centralita previamente regulada con lo que la instalación del sistema es rápida y sencilla. Con los sistemas DB se necesitarán menos componentes y se reducirá el tiempo de instalación, permitiendo que ésta tenga un mejor precio.



Características

• Para grandes instalaciones de hasta 150 m²

• Compuesto por cuerpo caldera y placa solar

• Componentes premontados

• Centralita pre-regulada




Ficha técnica



Equipo de larga duración

El sistema evita sobretemperaturas, congelaciones, roturas de componentes y fugas en la instalación además de reducir la degradación del fluido solar con lo que aumenta notablemente la durabilidad de los componentes.



Mantenimiento reducido

La mayor duración de sus componentes y la menor degradación del anticongelante permiten que los costes de mantenimiento sean inferiores.



Mínimas labores de instalación

Los equipos se suministran totalmente premontados, tanto a nivel hidráulico como eléctrico, cosa que permite ahorrar tiempo durante la instalación, así como minimizar los errores.



Instalaciones fiables

El sistema se ha diseñado en base a la tecnología Drainback, que evita que se generen sobretemperaturas en las instalaciones, lo que hace que se alargue la vida útil de la instalación, evitando roturas y la degradación del líquido anticongelante.



Compatibilidad y suministro

Los sistemas DB solo son compatibles con los paneles Sol 250. En ningún caso se suministrarán los equipos sin un estudio previo, realizado por nuestro departamento de soluciones, y siempre se hará junto a paneles solares Sol 250 (las unidades que se indiquen en el estudio).



Principio de funcionamiento

1. En reposo, los paneles solares permanecen vacíos y el líquido solar queda almacenado dentro del equipo.
2. Cuando existe demanda y brilla el sol, la bomba del circuito solar se pone en marcha transfiriendo el líquido solar hacia los paneles.
3. Una vez satisfecha la demanda, la bomba para el líquido solar vuelve al dispositivo drainback. De esta se forma se evita, la formación de vapor y la degradación del anticongelante.







Sistema solar drainback Baxi DB 50-150

Los sistemas solares drainback DB 50/100/150 están preparados para trabajar en instalaciones de hasta 50, 100 y 150 metros cuadrados, (hasta 20, 40, y 60 paneles Sol 250). El equipo ha sido diseñado para instalaciones con acumuladores de ACS comunitarios o acumuladores de ACS individuales (un acumulador por piso) así como en sistemas de kits solares y calderas murales.

El sistema incluye:

• Bomba de primario con control modulante que permite adaptar el caudal del circuito solar en función de la demanda, lo que implica un ahorro importante de energía.
• Medidor de energía que le permite contabilizar los ahorros energéticos.
• Centralita solar equipada con el protocolo VBis que le permite conectarse a su software de gestión de edificios para monitorizar remotamente el funcionamiento de la instalación (se precisa de pasarela de comunicación).
• Circulador e intercambiador de calor secundarios para el calentamiento depósito de agua caliente sanitaria. Esto permite instalar los equippos junto a acumuladores sin intercambiador.



Esquema de instalación



Incluye

• Sistema solar Drainback Baxi DB 150
• Cuerpo caldera
• Placa solar térmica
