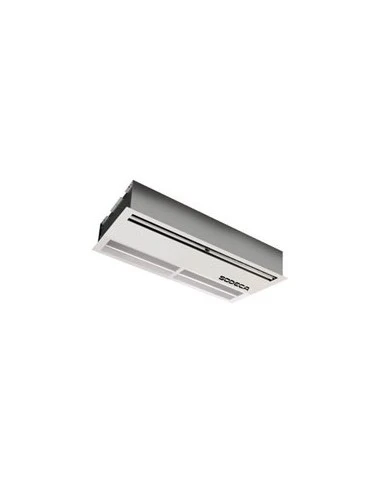

Cortina De Aire Sodeca EMP-B-250-V-BA

Cortina de Aire Sodeca EMP-B-250-V-BA, serie Empotrable B, para alturas hasta 5 m, instalación horizontal para falsos techos, batería de agua, control Basic, caudal 5140 m3/h, longitud 2500 mm, altura 638.5 mm, profundidad 594.6 mm

 Las cortinas de aire Sodeca consiguen reducciones del consumo en climatización de un local de hasta un 30%, evitando corrientes de aire y gradientes térmicos, que además afectan al confort y al bienestar.

La serie Empotrable cuenta con un Diseño específico para la instalación de la cortina de aire en falsos techos, con rejilla de aspiración e impulsión de aire, de fácil mantenimiento.



Principio de funcionamiento

Las cortinas de aire están diseñadas para ser usadas en entradas de tiendas, edificios industriales y todo tipo de locales. Su uso principal es el de diferenciar ambientes, previniendo los intercambios térmicos entre zonas climatizadas y no climatizadas. Estos equipos descargan una cortina de aire que cierra la entrada de aire externo eficientemente. También se usan paraevitar la entrada de insectos, olores indeseados, y polvo al interior.

 Opciones de Cortinas Sodeca según Altura de puertas



Montaje e Instalación

La cortina de aire se montará lo más cerca posible del borde superior de la puerta, en caso de cortinas horizontales y en el caso de instalación vertical lo más cerca del borde lateral de la puerta (ver figura 1). Para asegurar un funcionamiento correcto, se recomienda que la cortina sobresalga unos 100mm por cada lado de la puerta ( figura 2)

La distancia mínima recomendable entre la cortina y el techo será de 50mm. Cualquier obstáculo cercano a la cortina debe estar como mínimo a una distancia de 200mm, para no provocar pérdidas a la cortina. Si la versión es eléctrica o de agua, en el momento del montaje se debe tener en cuenta el lado de salida de las conexiones eléctricas y de agua de las baterías.

El montaje se puede realizar mediante los brazos soporte o mediante varillas colgadas en el techo, ver apartado accesorios. El cable de conexión eléctrica y el cable eléctrico para la unión de la cortina y el control SM, no se suministra, es el instalador quien debe realizar la conexión. Los cables de comunicación entre cortinas y de unión entre cortina y control DM y DA, se suministran con la cortina con una longitud de 5m, para longitudes superiores ver apartado accesorios









Características

• Estructura metálica pintada en poliéster RAL-9010.
• Anchos de 1, 1.5, 2 y 2.5m.
• Instalación horizontal.
• Rejilla de impulsión con inclinación ajustable.
• EMP-B: Altura de puerta hasta 5 metros.
• Versión batería: Agua. Baterías de agua caliente. Para una temperatura máxima de 100ºC y 16 bar de presión.
• Ventilador:  3 velocidades para regulación de caudal.
• Versión control:  BASIC: Selector manual para instalación mural.
• Bajo pedido: Cortinas con control COMFORT “SLAVE” sólo para interconectar un máximo de 10 cortinas “SLAVE” a una cortina principal “MASTER”. Soportes para montaje en pared. Ref: VCS4-KONZ-STE. Soportes para montaje en techo. Ref: VCS4-KONZ-STR.



Ficha Técnica







Accesorios Opcionales



INT INT/ATEX	Interruptores de seguridad.
C2V	Interruptor conmutador para motores de 2 velocidades.
IAT	Interruptores de seguridad paro-marcha para mantenimiento (400ºC/2h).
CABLE BOX Kit	de cable eléctrico y caja de conexiones 400ºC/2h.
RM	Reguladores electrónicos de velocidad para motores monofásicos.
RMC	Regulador de tensión para motores monofásicos asíncronos.
P PL	Persianas de sobrepresión.
VSD1/M	Variador electrónico de velocidad con alimentación monofásica 200-240V para motores monofásicos AC 230V.
GMP	Cuadro eléctrico de arranque y protección de ventiladores con motor trifásico, con pulsadores de paro y marcha.
AET	Cuadro eléctrico de arranque estrella / triangulo y protección de ventiladores trifásicos, con pulsadores de paro y marcha.
P-400	Persianas de sobrepresión, certificadas 400ºC/2h.
RI	Rejilla de protección para la impulsión de ventiladores helicoidales.
R/THT	Rejilla de protección para la aspiración de ventiladores helicoidales de la serie THT.
RT	Rejilla de protección para la aspiración o impulsión de ventiladores helicoidales tubulares.
RPA	Rejilla de protección para la aspiración de ventiladores centrífugos.
PV	Pabellón de aspiración.
B	Brida de acoplamiento para ventiladores entrífugos.
BIC	Brida conversión de rectangular a circular, para ventiladores centrífugos.
BD	Brida de acoplamiento doble y elástica para ventiladores centrífugos.
BAC	Brida de acoplamiento doble y elástica para ventiladores helicoidales.





Incluye

• Cortina de aire Sodeca EMP-B-250-V-BA
• Control  BASIC
